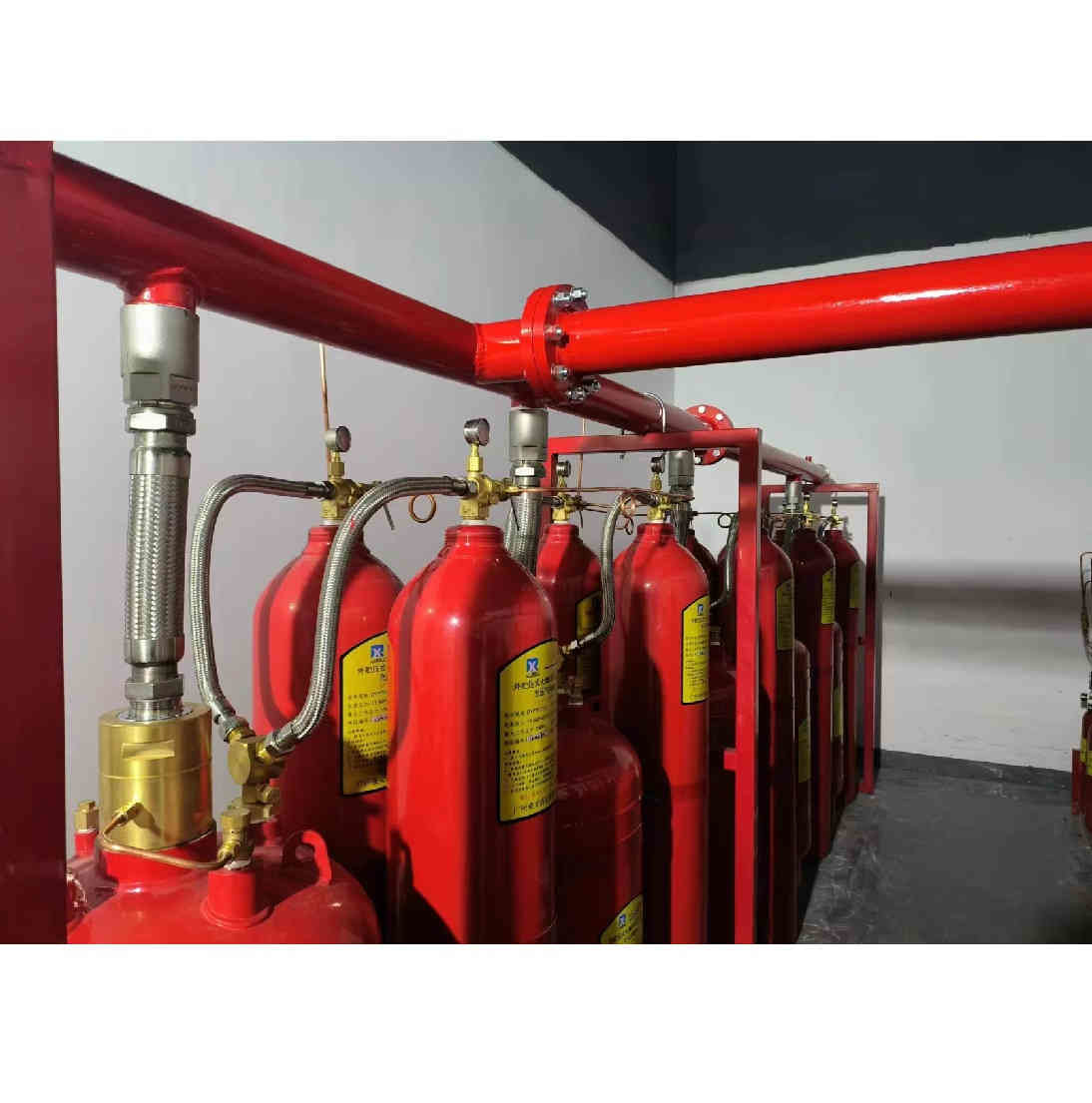

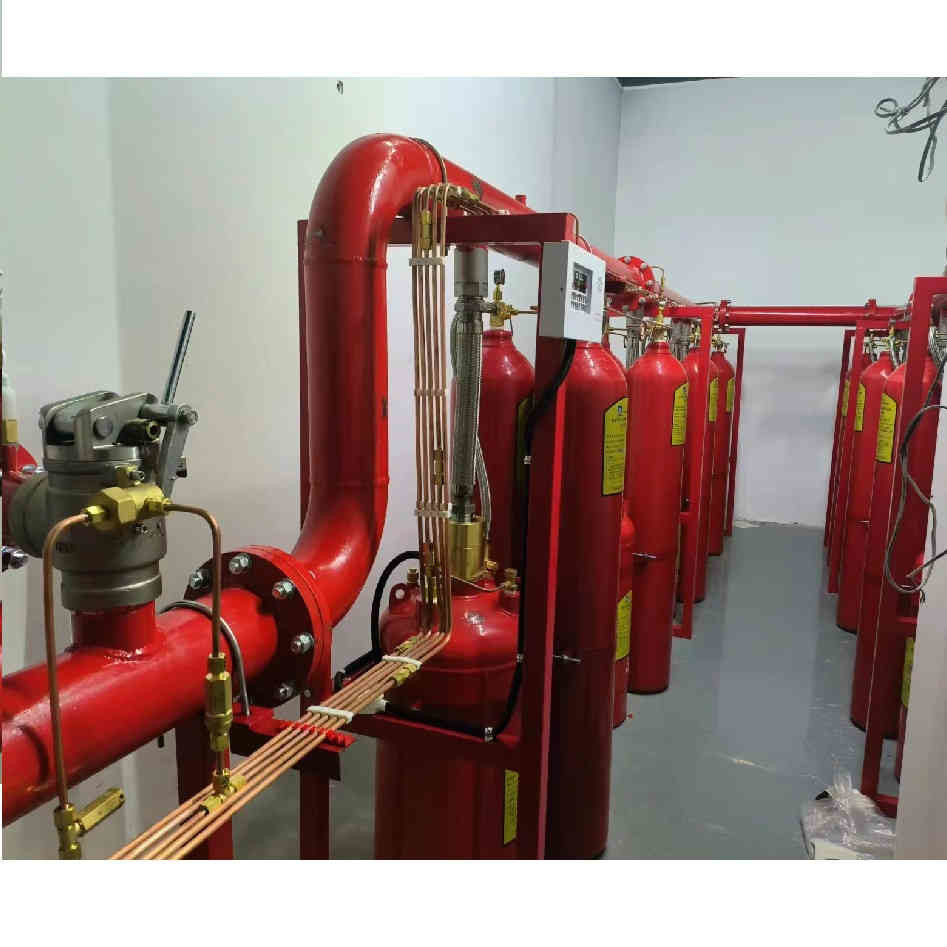

Équipement de sécurité incendie rond résidentiel FM200 Équipement d'extincteur

Système d'extinction d'incendie à l'heptafluoropropane (FM200):

L'heptafluoropropane (HFC-227ea) est un agent d'extinction d'incendie à gaz propre développé par la Great Lakes Corporation des États-Unis pour l'extinction chimique.Il est incolore., sans odeur, peu toxique, non conducteur et ne pollue pas l'objet protégé.répond aux exigences de protection de l'environnement, et est un substitut idéal à l'agent d'extinction d'incendie à halon à ce stade.

Classification selon la disposition du réseau de tuyauterie:

1Système combiné d'extinction d'incendie

Système d'extinction d'incendie qui utilise un groupe de dispositifs de stockage d'agents d'extinction d'incendie pour protéger plusieurs zones de protection.Plusieurs branches du tronc peuvent être séparées du tuyau principal de l'agent d'extinction des incendies, et les vannes de sélection sont réglées pour transporter respectivement l'agent d'extinction vers la zone d'incendie en fonction des besoins d'extinction.

2Système d'extinction d'incendie indépendant de l'unité

Système d'extinction d'incendie qui utilise un ou un groupe de conteneurs de stockage d'extincteur pour protéger une zone de protection.

Type indépendant du réseau de pipelines:

3- Composition et principe de fonctionnement du système d'extinction des incendies au gaz

Bouteille de stockage d'agent d'extinction d'incendie: utilisée pour contenir l'agent d'extinction d'incendie.

Bouteille de gaz de démarrage: elle est constituée d'une soupape électromagnétique multifonctionnelle, qui peut être ouverte par plusieurs fonctions telles que l'électricité, le gaz et manuellement,et est relié à la soupape de sélection et à la soupape de conteneur par des conduites pour fournir une source de gaz de départ pour contrôler l'extinction des incendies de la zone de protectionLa pression de stockage du gaz de propulsion est de 4,5 MPa.

[Bouteille d'azote de 8 litres]

Dispositif de rétroaction du signal (interrupteur de pression): Réaction du signal de pression après que le gaz a été pulvérisé sur le panneau de commande de l'extincteur.

Valve unidirectionnelle: installée entre le tuyau et le collecteur, son but est d'empêcher qu'un cylindre ne soit retiré ou pulvérisé après pulvérisation lorsque plusieurs cylindres sont placés ensemble.Si un incendie survient dans une certaine zone de protection et que l'agent d'extinction doit être pulvérisé, l'agent d'extinction d'incendie s'écoule du collecteur ou retourne dans la bouteille qui a été pulvérisée.

Tuyau: utilisé pour connecter la vanne de conteneur et le collecteur, il transporte l'agent d'extinction et réduit les vibrations causées par la libération de l'agent d'extinction.

Valve de sécurité: installée à une extrémité du collecteur, joue un rôle dans le soulagement de la pression en toute sécurité.

Manifold: installé dans le porte-bouteilles après que l'agent d'extinction de chaque bouteille d'extinction de feu a été collecté dans le manifold,il est transporté vers la zone de protection par le réseau de valves de sélection et de tuyaux de branche de chaque zone correspondante.

Valve de sélection: dans le système de distribution combiné,il est installé au début du tuyau de branche de chaque zone de protection correspondante pour contrôler la direction du débit de l'agent d'extinction d'incendie, afin d'atteindre l'objectif de distribution de l'agent d'extinction dans la zone protégée.

Valve à sens unique à commande à gaz, utilisée dans le tuyau d'air de conduite du système d'extinction d'incendie à distribution combinée pour contrôler la direction du débit d'air.

Valve de conteneur: installée sur le flacon d'extinction, l'agent d'extinction peut être rempli dans le flacon par la valve de conteneur,et l'agent d'extinction d'incendie est scellé pour éviter les fuitesLorsqu'il est nécessaire d'éteindre l'incendie, la vanne du récipient est ouverte pour libérer l'agent d'extinction pour éteindre l'incendie.

Buse de tuyauterie: utilisée pour transporter et pulvériser des agents d'extinction sous pression.

Processus de fonctionnement du système d'extinction des incendies au gaz:
